Otpornici

Kalkulator boja otpornika: upiši vrijednost u omima i vidi boje prstenova, uz objašnjenje kako se čitaju otpornici s 4 i 5 prstenova.

Kako pročitati boje

Na otporniku nema mjesta za napisati broj, pa je vrijednost zapisana obojenim prstenovima. Otpornik okrenemo tako da je zlatni ili srebrni prsten s desne strane, a boje čitamo slijeva. Vrijednost se uvijek računa u omima (Ω).

Na otporniku s četiri prstena:

• prva dva prstena su znamenke,
• treći prsten je množitelj: govori koliko nula dopisujemo iza tih znamenki,
• četvrti prsten je tolerancija, koliko se stvarna vrijednost smije razlikovati od napisane.

Primjer: žuta, ljubičasta, crvena, zlatna ⇒ 4 i 7, pa još dvije nule ⇒ 4700 Ω = 4.7 kΩ, ±5 %.

Otpornici s pet prstenova imaju tri znamenke, a četvrti prsten je množitelj. Primjer: smeđa, crna, crna, crvena, smeđa ⇒ 1, 0, 0, pa još dvije nule ⇒ 10 000 Ω = 10 kΩ, ±1 %.

Najčešće tolerancije su zlatna = ±5 %, srebrna = ±10 % i smeđa = ±1 %. Prsten tolerancije često je malo odmaknut od ostalih. Kalkulator iznad crta samo prstenove vrijednosti, bez tolerancije.

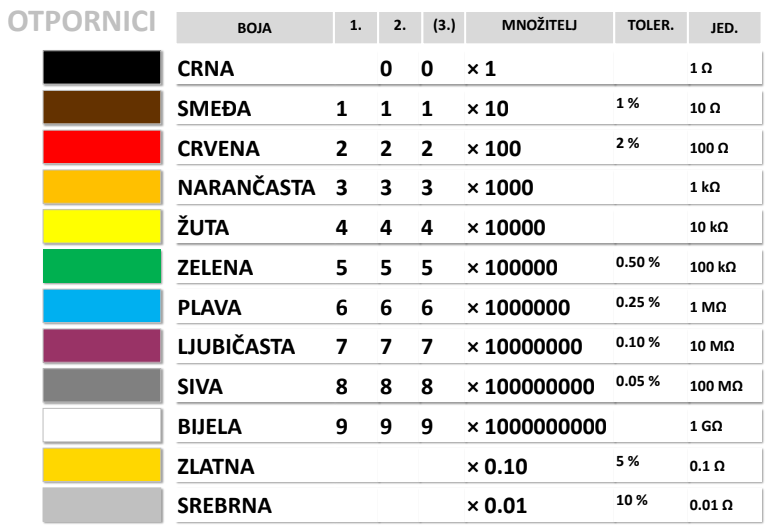

Tablica boja

Mjerne jedinice

1 kΩ = 1000 Ω
1 MΩ = 1000 kΩ = 1 000 000 Ω

Česte vrijednosti
